Всем привет! С вами Top 3D Shop и в очередном обзоре 3D-оборудования мы расскажем об FDM-принтерах Anet A6 и A8.

Видео

Anet A6 / A8

Характеристики
  • Технология печати: FDM
  • Количество экструдеров: 1
  • Температура экструдера: до 260˚C
  • Температура стола: до 100˚C
  • Толщина слоя: от 100 мкм
  • Точность позиционирования: X/Y — 12 мкм, Z — 4 мкм
  • Область печати: 220х220х250 мм (А8 — 220х220х240 мм)
  • Скорость печати: 40-120 мм/с
  • Тип пластика: ABS, PLA, HIPS, PVA, TPU, нейлон
  • Диаметр нити: 1,75 мм
  • Интерфейсы: USB, карты SD
  • ОС: Windows, Mac OS, Linux
  • Размеры, вес: 390х470х390 мм, 9 кг (A8 — 510x400x415 мм, 8,5 кг)
  • Цена А6 — 15200 руб, А8 — 13600 руб, А8М Double — по запросу.

Описание

Anet A6 и Anet А8 — самые популярные среди самосборных 3D-принтеров. Это доступная альтернатива легендарному — и недешевому — принтеру Prusa i3.

Устройства «Анет» поставляются в полностью разобранном виде. Бытует мнение, что самостоятельно собрать эти принтеры очень и очень сложно. Чтобы опровергнуть это заблуждение, мы решили отснять весь процесс сборки Anet A6.

Сборка

После сборки рамы и направляющих инженер переходит к монтажу шаговых двигателей и нагреваемого стола. Следующий этап — установка экструдера. А мы продолжим рассказ об этих принтерах на примере модели A8.

Эти устройства привлекают начинающих 3D-печатников не только низкой ценой. При должной настройке они готовы к работе с самыми разными пластиками. Кроме того, существуют опции для самостоятельной доработки их конструкции — только на Thingiverse можно найти десятки 3D-моделей для апгрейда.

Anet A8 и А6 имеют акриловую раму, оснащаются односопельным экструдером и столом с подогревом. Диапазон рабочих температур позволяет работать с распространенными типами пластиков — ABS, PLA, HIPS, PVA.

Кому-то такая конструкция может показаться уж слишком простой, но это мы отнесем к преимуществам — упрощаются доступ к узлам, настройка и апгрейд.

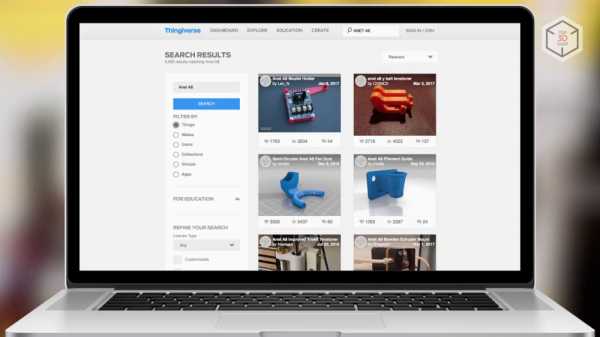

Подготовить 3D-модель к печати на принтерах Anet можно с помощью любого доступного слайсера — в комплекте идет флешка с установочными файлами Cura и RepetierHost.

Вернемся к сборке «а-шестого». Инженер устанавливает блок питания и дисплей. Затем размещает системную плату и концевые выключатели.

Бумажной инструкции в комплекте нет — вся документация поставляется на входящей в комплект флешке. В сети можно найти видео по сборке, но не все они актуальные — производитель периодически вносит изменения в конструкцию.

Заключительные этап — коммутация. Инженер подключает все компоненты принтера к системной плате: экструдер, двигатели, стол, блок питания, концевые выключатели и дисплей.

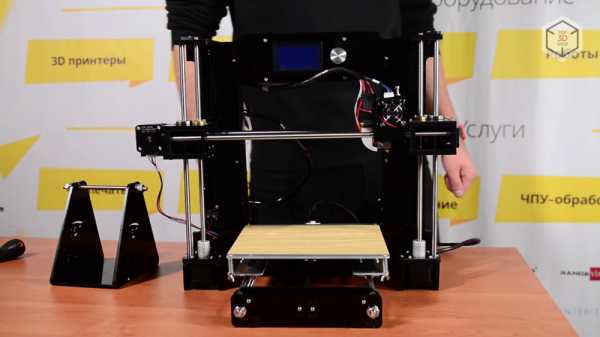

Принтер А6 готов к работе. Весь процесс сборки занял менее трех часов.

Отличия

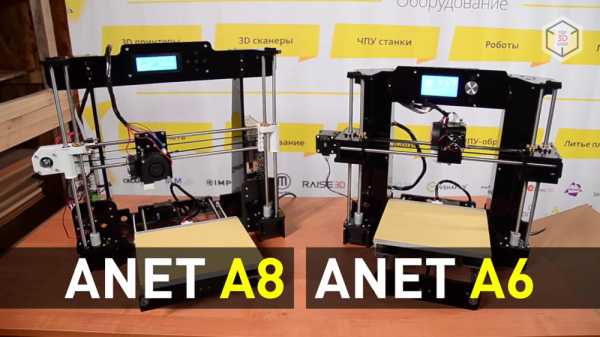

Сравним теперь обе модели. Anet А6 и А8 имеют схожую конструкцию. Но есть у них и существенные различия.

Модель А8 крупнее «а-шестой», но их области печати почти одинаковы.

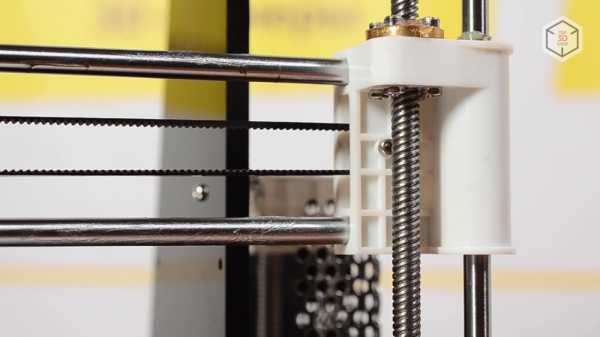

Второе заметное отличие — размещение экструдера. У «Анета А6» оно горизонтальное. Считается, что эта особенность, вкупе с менее подверженной вибрациям рамой, повышает стабильность печати.

Наконец, «а-шестая» модель удобней в управлении — она оснащается более информативным дисплеем, многофункциональной ручкой контроля и может подавать звуковой сигнал по окончании печати.

Вместе с тем, на сегодняшний день Anet А8 считается более популярным. Он несколько дешевле, а это важный фактор выбора для бюджетного сегмента. Плюс — к нему больше документации. И официальной, и подготовленной владельцами. Если вы собираете 3D-принтер самостоятельно, информации много не бывает. Еще один момент — для А8 есть большое количество модификаций от пользовательского сообщества. Их можно найти на Thingiverse.

У Anet A8 существует модификация A8M Double, от базового принтера она отличается наличием двух головок и возможностью печати двумя материалами.

Результаты печати у обеих моделей весьма качественны, особенно если учитывать низкую цену этих 3D-принтеров.

Да, сборка «Анетов» будет посложнее паззлов от «Икеи». Тем более, если вы делаете первые шаги в 3D-печати. Но «миссия выполнима». Главное — не торопиться. Если же вы хотите получить готовое к работе, откалиброванное устройство, обращайтесь в Top 3D Shop — платную сборку выполняют опытные инженеры.

Цена, возможность модификаций, качественные принты — те причины, по которым можно рекомендовать 3D-принтеры Anet A6 и A8.

Эти устройства — отличный инструмент для самодельщиков, которые готовы тратить время на постоянное улучшение результатов печати. Кроме того, «Анеты» пригодятся мейкерам, испытывающим необходимость в бюджетных аддитивных технологиях.

Выбираете недорогой принтер? Напишите нам на [email protected] и мы подберем оптимальный аппарат под ваши требования и возможности.

Хотите больше интересных новостей из мира 3D-технологий?

Подписывайтесь на нас в соц. сетях:


habr.com

3D принтер Anet A6. Эксплуатация, модернизация. Отличный принтер для старта.

Пожалуй, это мой самый длинный по времени написания пост. Всё потому, что хотел его написать не из разряда «купил-собрал-показал», а показать реальное применение 3D принтера и его эксплуатацию и модернизацию со временем. Итак, поехали.

Оглавление:
1. Введение
2. Сборка
3. Модернизация
4. Проблемы
5. Печать
6. Инструментарий
7. Выводы

Введение


Вся моя работа связана с различного рода лазерными станками, работу которых вы могли видеть в прошлых моих обзорах (1, 2), а теперь ещё и с новым классом аддитивных лазерных SLM машин, но очень хотелось пощупать и FDM технологию. А так же начать изготовление различных пластиковых элементов для станков, слишком дорогих по классическим технологиям литья или фрезерования.
Пример наших изделий, полученных по SLM технологии.

Дальше- уговоры начальства и выбор 3D принтера. После прочтения многих форумов, остановился именно на ANet A6, как на хорошо печатающем «из коробки» и простом в дальнейших доработках.

Сборка


Через 3-4 недели после заказа получил на почте тяжеленную коробку, больше 10 кг веса.

Упаковано отлично, всё лежит на своих ложементах в пенопласте, шансов на повреждение нет. Приступаем к сборке. Сборку вёл по видеоинструкциям:

Отклонений от инструкции не обнаружено, всё просто и логично. Все провода подписаны, все винты и гайки разложены по отдельным пакетикам. Некоторые моменты покажу на фото.

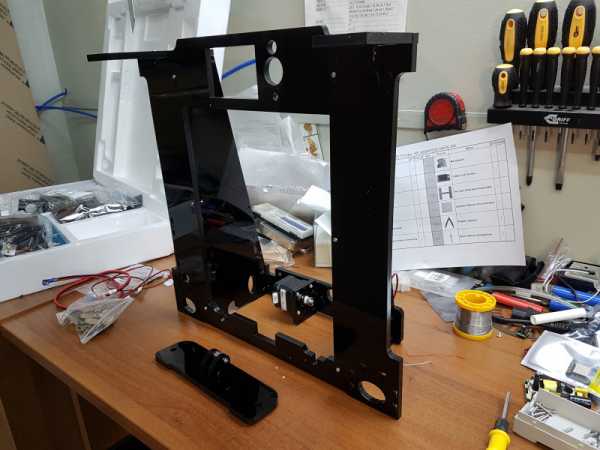

Сборка рамы. Винты полностью не затягиваю, оставляю слабину для последующего выставления осей.

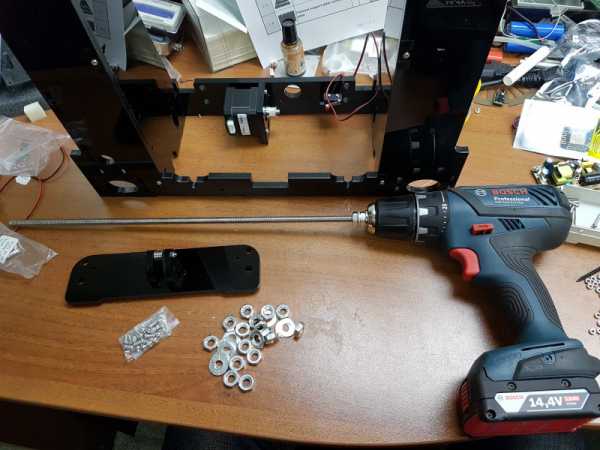

Для ускорения накручивания гаек на шпильки удобно пользоваться шуруповёртом.

Монтаж оси Х

Укладка проводов

Ключ на старт!

Для первой пробы коллега притащил какое-то «Ничоси».

Слой 0.1 мм, скорость 40 мм/с

Модернизация


Первые выращенные детали показали необходимость после каждого запуска заново выставлять зазор между соплом и алюминиевым столиком. Происходит это из-за небольшой точности срабатывания концевого механического выключателя по оси Z. Но это- не проблема, иду на склад, беру стандартный для наших станков датчик холла SS549A и платку под него.

Чертим крепёжный элемент в Autocad Inventor. Делаю специально переусложнённым, посмотрю как принтер справится.

Через 20 минут готово!

После установки его на Z ось, перекалибровка стола требуется только после силового удаления изделия. Фотография с прошлой осью X не сохранилась, к сожалению. Вот как сейчас он временно установлен (sic!)

Временность связана с тем, что скоро будет вторая часть обзора- изготовления для станка алюминиевой рамы.

Поехали дальше. Следующие слабые моменты станка- это отсутствие натяжителей ремней. Натянуть их без специальных приспособлений не представляется возможным. Поэтому, первым делом печатаем узел крепления ремня к столику. Он уменьшит изгиб ремня и сделает их заделку гораздо удобнее.

Anet A6 Y Belt Holder Upgrade

Процесс печати почему-то прервался на половине, но необходимая геометрия был получена и установлена.

Сам натяжитель я печатать не стал. Я ослабил крепление пластин переднего ролика, уложил ремни в напечатанный узел, и начал затягивать крепления. Получил отличный натяг. Регулируется он двумя винтами, вполне удобно.

Как сделать натяжитель по X красиво и легко не придумал, готовые варианты не устроили, поэтому перепечатал каретки целиком.

Anet A6 X Axis

Сборка проблем не выявила, на скорость и ускорения при работе эта модификация не повлияла. Зато появился удобный механизм натяжки.

Распечатал так же другой подвод от вентилятора охлаждения, это решило часть проблем с нависающими и тонкими элементами
anet a6 fan duct «StarStream»

В принципе, на этом необходимые для успешной и стабильной работы модификации закончены. Остаётся только не забывать смазывать направляющие и приводные винты консистентной смазкой.

Проблемы.


У станка не так много родовых проблем. Большинство из них решаются достаточно просто. Но, поскольку станок трудится на работе 24х7 без вмешательств человека, случаются проблемы. Так, первая распечатка кареток оси Х выглядела так

Поскольку печатающий узел пришёл уже в сборе, мне и в голову не пришло его проверять, а следовало. Сорвало с вала зубчатую шестерню экструдера, она не была нормально закручена. Итог- куча PLA и выходные прошли зря.

При неправильных параметрах при выполнении нависающих элементов увидел разок вот такую картину. Это должен был быть второй Ничосик.

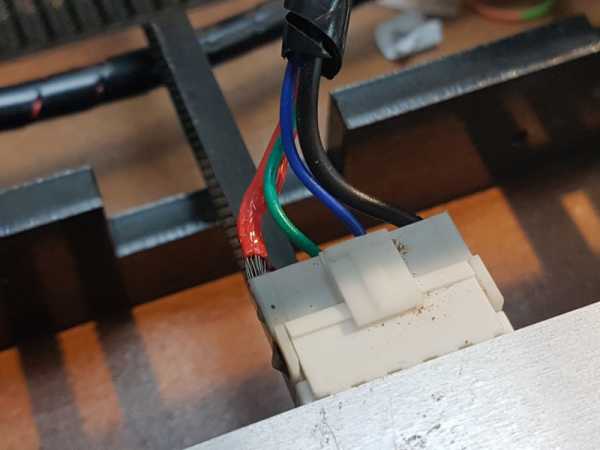

Следующая беда, это в один прекрасный момент перестал работать подогрев стола. Причина простая- плохой контакт в разъёме. На форумах рекомендуют его выкидывать и припаиваться к столику напрямую.

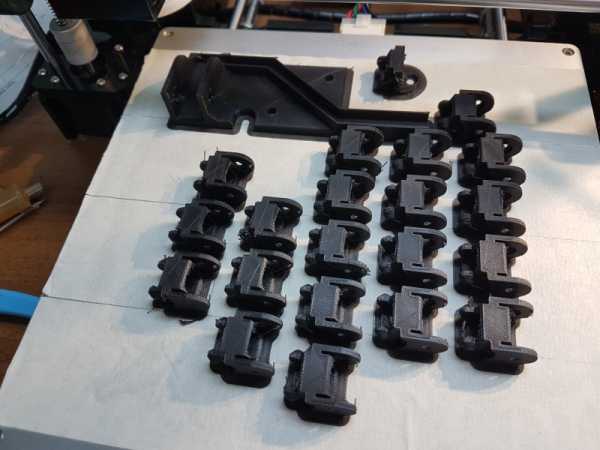

Заодно распечатал и кабельную гусеницу с креплением.
Anet A6 Bed Y-axis Cable Chain (front mount)

Только тут случилась неприятность, которую я так ещё и не починил. Перепаивал в спешке, не отключив принтер от сети. В итоге выбило пин АЦП, отвечающий за измерение температуры столика, так что до тех пор пока не приедет новая ATMEGA1284P я остался без его подогрева -(

Ну а теперь к главному, к печати!


Лазерные станки комплектуются различными элементами, один из которых- рабочий объектив. Штука дорогая, и достаточно хрупкая, поэтому для неё нужен индивидуальный транспортировочный корпус. Точить не интересно, изготавливать литьём безумно дорого- их нужно около 3-4 десятков в год. Поэтому открываем инвентор, рисуем модельку, и печатаем.

После проверки работы резьбы вношу корректировку и тиражирую.

Необходимо проверить идею нового узла фокусировки, а механический участок загружен на 2 недели вперёд? Нет проблем, печатаем за полчаса детали.

После корректировки узел уже запущен в металле. Как и множество подобных узлов и деталей.

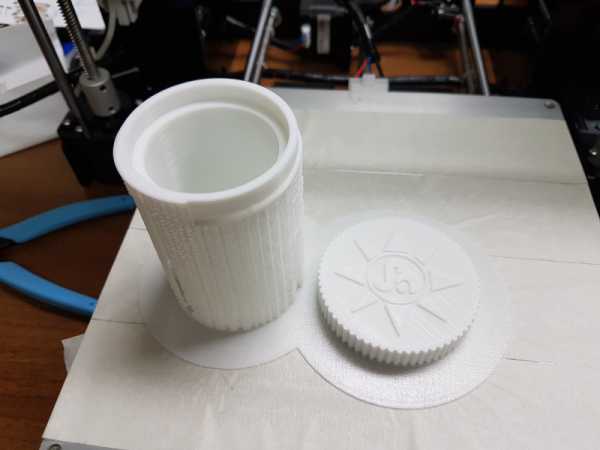

И различные вещи для себя и для друзей, когда принтер не нагружен по основному профилю

Kobayashi Fidget Cube — Fat Hinge — Flat
Эта вещь особенно показательна для аддитивных технологий, её невозможно изготовить в таком виде классическими методами. Она же была выращена в первых фотографиях на SLM машине. Забавная штучка для разминания пальцев.

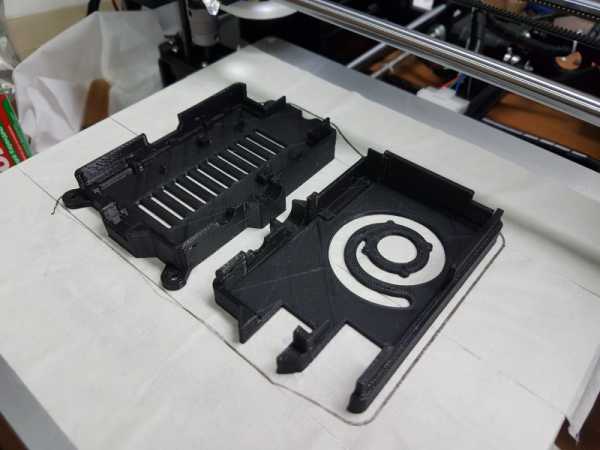

Корпус для Raspberry

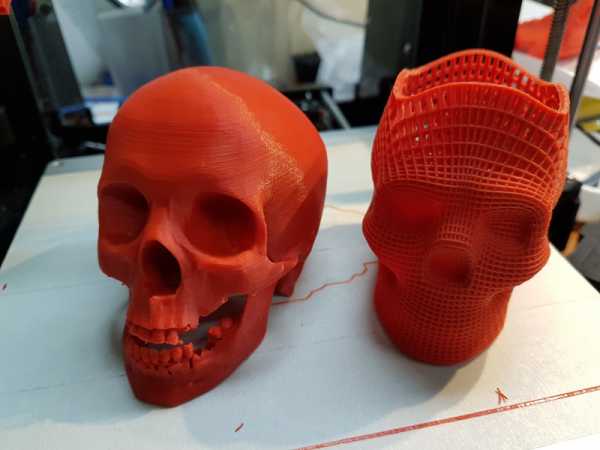

Различные черепа

Skull

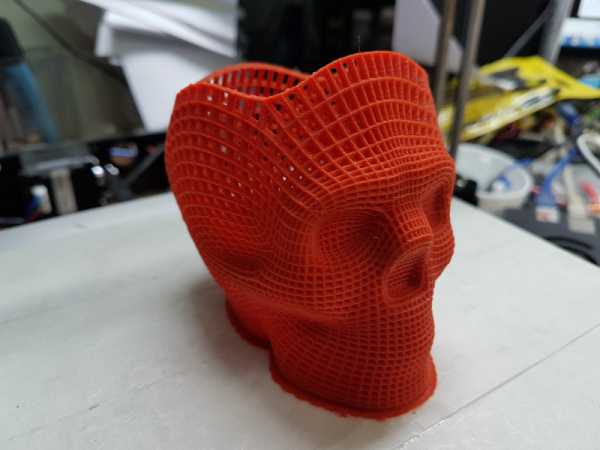

Wireframe Skull Pencil Holder (For The Love of Dog)

А от этой штуки моя трёхлетняя дочка просто в восторге, и обедает, и спать ложиться с ней.

Hollow Draudi

И для дома, проект будущей метеостанции. Обзор и процесс изготовления будет позже.

Инструментарий


Основные мои инструменты для работы с моделями

Печать веду на обычном бумажном скотче. Детали я выращиваю исключительно из PLA, этот материал полностью подходит под мои требования.Пинцет для очистки внешней части сопла и удаления разных горячих сопелек, возникающих при постановке печати на паузу. Ножи, малый для тонкой доработки изделий, вроде снятия юбки, большой для отделения детали от скотча. Кусачки и плоскогубцы для удаления поддержек.

В качестве источников моделей Autodesk Inventor / Fusion и Thingiverse.
Для подготовки файлов Cura 2.6.2 и Simplify3D. Профиль для Simplify3D.

Печать я веду через флешку, с OctoPrint пока не разобрался, интерфейс работает очень медленно на моей Raspberry B.

Содержимое комплектной флешки. Содержит документации, инструкции по сборке, и устаревший софт.

Выводы.


Принтером я доволен на все 100%. Он уже раза 3 отбил свою стоимость, на изготовлении тубусов для объективов и прочих деталей для наших станков.

Если вы любите работать руками, головой, проектировать разные узлы и изделия- 3D печать великолепнейший инструмент. При условии его низкой цены и достаточной простоты использования, изготавливать многие самоделки по-другому просто не возникнет желания.

Из будущих модернизаций- выполню для него алюминиевую раму. На больших скоростях чувствуется хлипкость конструкции, движение направляющих валов на зазорах. Но это уже тема для следующего обзора.
После этого апдейта приступлю уже к ленивой сборке принтера на линейных направляющих.

mysku.ru

ANET A6 купить в Москве 3D принтер АНЕТ А6

Обеспечивает объём печати до 220x220x240 мм. LCD — дисплей выводит статус принтера и его текущию работу, обеспечивает удобный интерфейс для навигации и управления. Принтер обеспечивает сложную точность вывода от 0.1 до 0.4 мм. Anet A6 поставляется с портом USB, и его программное обеспечение, совместимое с XP, Vista, Win7, Win8, Win10, Linux и Mac OS, позволяет загружать модель и управлять принтером непосредственно с компьютера. последнее время многие люди начали приобретать специальный комплект, который предназначается для досборки. Он необходим людям, которые имеют специальный 3d принтер.

Основные отличия ANET A6

На сегодняшний день принтер будет просто идеальным для того, чтобы ознакомиться с 3д печатью более детально. Подобное устройство появилось немного позже, чем модель А8. Здесь установлена более жесткая рама, которая позволяет осуществлять быструю печать на разнообразных скоростях. В устройстве также будет присутствовать специальный информативный экран, который позволяет осуществлять процесс печати. Если вы решите подключить принтер к своему компьютеру, тогда в этом случае просматривать все процессы работы вы сможете со своего компьютера.

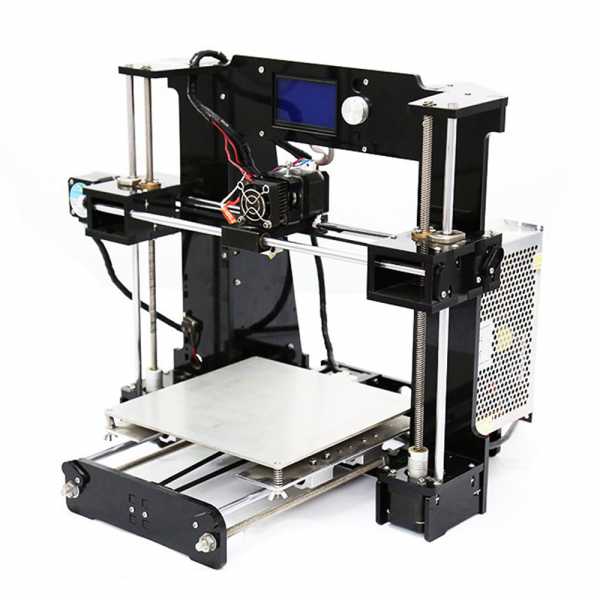

Фотографии ANET A6

Характеристики ANET A6

  • Материал рамы: Акрил 8мм + металл
  • Экран ЖК
  • Акриловая рама лазерной резки
  • Материалы: PLA, ABS, NYLON, FLEX
  • Диаметр нити: 1.75мм
  • XY ось точность позиционирования: 0.012мм
  • Ось Z точность позиционирования: 0.004мм
  • Экструдер: 1
  • Печать в один цвет
  • Сопло: 0.4мм (возможные: 0.5 / 0.3 / 0.2 мм)
  • Печать точность: 0.1-0.4мм
  • Разрешение слоя: 0.1 мм
  • Скорость печати: 100мм/с
  • Максимальный размер печати: 220x220x240мм
  • Форсунка рекомендуемая температура: 210 градусов по Цельсию, не более 250 градусов по Цельсию
  • Рекомендуемая температура окружающей среды: около 25 градусов по Цельсию
  • Нагревательная плита температура: от 50 до 110 градусов по Цельсию (регулируемая)
  • Нагревательная плита материал: алюминий
  • Формат данных: STL, G-код
  • Совместимые ОС: XP, Vista, Win7, Win8, Win10, Linux, MAC
  • 3D Программное обеспечение для печати: Repetier-Host
  • Питание: DC 12V / 20A
  • Порты: USB / Порт питания
  • Вес: 8.5 кг

3dpt.ru

Обзор 3Д принтера Anet A6

Обзор одной из самых популярных моделей 3D принтеров.

Всем привет! Не буду растекаться мыслью по древу в этом обзоре, а кратко расскажу о плюсах и минусах 3Д принтера Anet A6. У меня был 3Д принтер Anet A8, но, если честно, он мне жутко не понравился. Хлипкая конструкция, неудобное меню, относительно большие габариты. Да, Anet A8 стоит на ~2000 дешевле, но поверьте мне эти деньги переплатить стоит.

Каркас Anet A6

Каркас весь состоит из акрила, причем существенный плюс в том, что сама рама в отличие от 3d принтера Anet A8 полностью цельная и конструкция принтера не шатается при больших скоростях. Крепится это все с помощью закладных гаек. Контргайки в комплекте не идут, а зря — без них примерно спустя месяц активной эксплуатации все соединения необходимо подкручивать. Будьте осторожны — не закручивайте гайки слишком сильно — акрил с легкостью трескается.

Стол

Стол греется примерно до 108 градусов. Калибруется с помощью винтов, которые затем поджимаются барашками. Само стол крепится на металлическую пластину, которая гораздо более жесткая в отличие от пластиковой на 3д принтере Anet A8. Есть небольшое нарекание к разъему. Бывали случаи, когда разъем плавился. Происходило это по двум причинам:

  1. Небольшой недоконтакт приводит к нагреву разъему
  2. Но так как в этом принтере стол питается еще и от 12 В, то через разъем проходит ток ~13 А.

Эти две причины приводят к резкому нагреву разъема.

Как бороться?

Проверяем чтобы разъем не отходил. Можно также выпаять разъем и просто намертво припаять. Я так уже делал знакомому — прошло полгода, полет нормальный при активном использовании.



Экструдер

Экструдер типа MK8, прямая подача пластика, печать на соплах 0.2, 0.4, 0.8 хорошая. Есть обдув для печати PLA-пластиком. Старайтесь так, чтобы нити от выплавляемого пластика не попадали в кулер (это относится ко всем принтерам) иначе он быстро сдохнет.

Механика

Два двигателя по оси Z — это плюс

За все перемещения отвечают двигатели типа NEMA17, которые уже стали стандартом де-факто в 3Д принтеростроении и стоят на более дорогих моделях.

Системы донатяжения ремней отсутствуют — это небольшой минус.

Электроника

За управление у нас отвечает плата от производителя, не MKS. Ну от MKS она тоже не далеко ушла. Скорее всего в Anet просто прикрутили свои логотипы и чуть-чуть поменяли отрисовку интерфейса. За все время с платой была только одна проблема — косячил драйвер по оси X. Наш представитель производителя в Москве прислал новую, хоть и защита покупателя закончилась. Ссылку на него в Aliexpress я предоставлю чуть ниже. Дисплей 128 на 64 точки. Управление принтером производится одной кнопкой как у большинства микроволновок. Есть небольшой минус, что часто «улетаешь» за определенный пункт меню, пока крутишь.

Питание

За питание отвечает бюджетный 12В блок питания на 240 Вт. Если будете греть стол до 100 градусов и выше, то имеет смысл повесить на блок питания кулер.

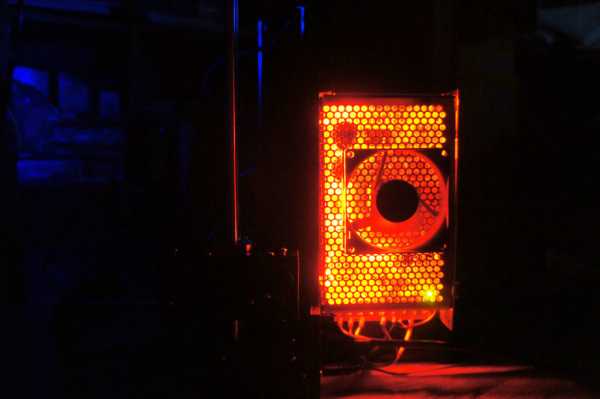

Активная система охлаждения блока питания с подсветкой. 3Д принтер Anet A6

И будьте внимательны чтобы переключатель стоял на 220 Вольт!!! Если будет стоять на 110 Вольт, то взорвется конденсатор. Я однажды забыл проверить и как назло в комнате еще ребенок оказался. Лечится данная проблема простым перепаиванием кондера.



Итог

8.5 из 10

За такую цену ничего лучше не найдете. Есть в такой же ценовой категории Tarantula I3, однако для меня некоторые минусы этого принтера весьма критичны.

3Д принтер Anet A6, деталь из PLA пластика

Где купить 3Д принтер Anet A6?

Обещанная ссылка на честного продавца
Купить 3Д принтер Anet A6 на Aliexpress у производителя в России

virand.ru
